LED模組快速升降溫試驗箱的試驗要求

文章出處 : 技術知識 文章編輯 : 環儀儀器 閱讀量 : 發表時間 : 2025-05-26

LED模組的快速升降溫試驗需要使用LED模組快速升降溫試驗箱，試驗過程是以常溫→低溫→低溫停留→高溫→高溫停留→常溫作為一個循環，溫度循環試驗的嚴苛程度是以高/低溫度范圍、停留時間以及循環數來決定的。根據不同產品，試驗要求也會有所不同。

1. CJ/T 420-2013 LED路燈試驗5.5 溫度循環試驗

試驗設備：環儀儀器 LED模組快速升降溫試驗箱

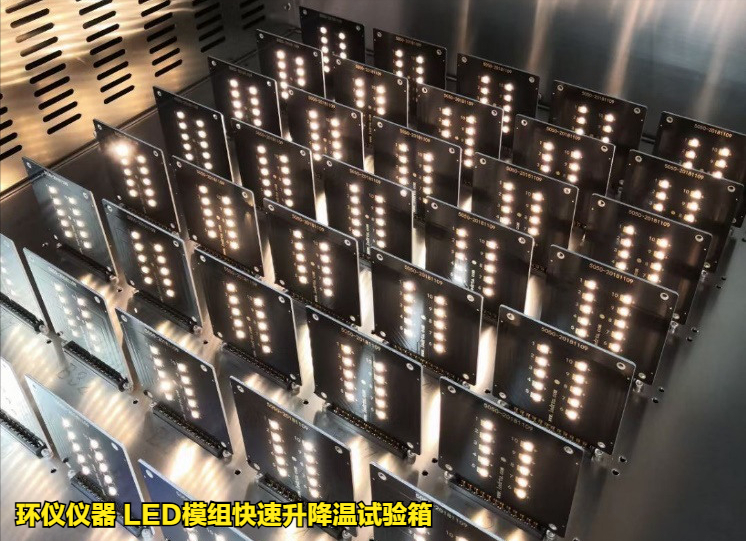

LED模組快速升降溫試驗箱的試驗要求(圖1)

試驗要求：

燈具在額定電壓條件下的溫度循環試驗按GB/T2423.22-2002第2章的規定進行，選擇Ta為

-40 ℃，Tb 為+55 ℃，溫度變化率為(5±1)℃/min，兩個溫度各自暴露時間為3h，循環數為10個。

2.GB/Z 45268-2025 LED光源和LED燈具主要組件可靠性試驗指南試驗5.13.2 連續件溫度循環（TMCL）

試驗設備：環儀儀器 LED模組快速升降溫試驗箱

LED模組快速升降溫試驗箱的試驗要求(圖2)

試驗要求：

該AST的目的是確定焊點由極端溫度變化引起的機械應力是穩定的。根據適用的LED封裝規范

(應用文件、制造商數據表)，選擇最接近制造商規定的工作溫度范圍的TMCL條件，除非制造商希望試驗按照更嚴格的循環條件。溫度變化率建議在10℃/min和15℃/min之間。建議記錄TMCL，選擇的循環條件和變化率在報告中。LED封裝連接件按照JESD22-A104D進行試驗，并適用于下列試驗條件:

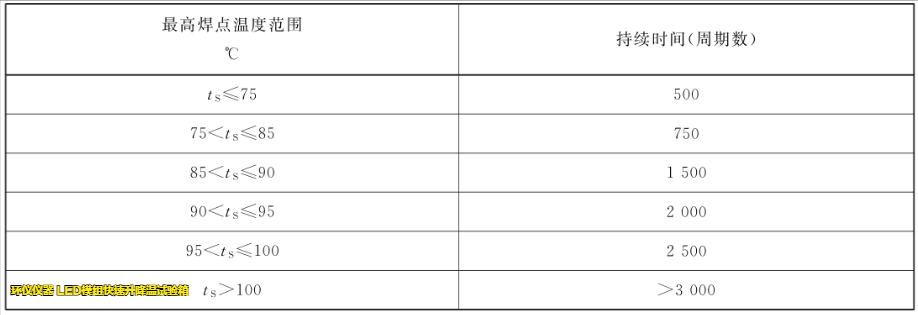

a)持續時間:按下表;

LED模組快速升降溫試驗箱的試驗要求(圖3)
